固定軸式57mm直線絲桿步進電機
-
1、絲桿前后往復運動；
2、最大推力900N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-
外形尺寸
-

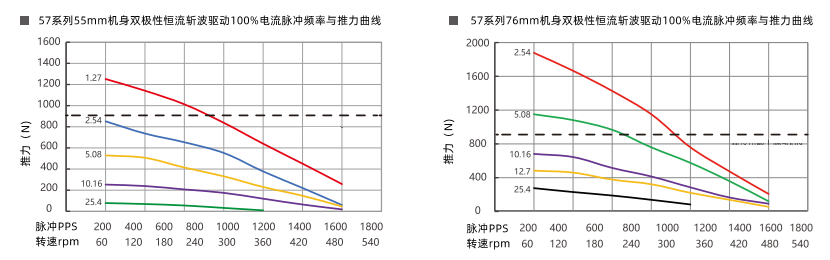

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
23C4530H1-X-□□□
|
規格 |
說明 |
|
23 |
電機外徑：57mm |
|
C |
電機類型：固定軸式 |
|
45 |
機身長度：45mm |
|
30 |
額定電流：3A |
|
H1 |
絲桿代碼 |
|
□ |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
23C4530H1-X-□□□ |
2.3V |
3A |
0.7N.m |
45mm |
脈沖型:S-245D/S-266D |
|
23C5530H1-X-□□□ |
3V |
3A |
0.9N.m |
54mm |
|
|
23C6540H1-X-□□□ |
3.1V |
4A |
1.5N.m |
65mm |
|
|
23C7540H1-X-□□□ |
3.8V |
4A |
1.8N.m |
76mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑 |
導程 |
步長1.8°（mm） |
斷電自鎖力（N） |
|
H2 |
9.525 |
1.27 |
0.00635 |
800 |
|
H5 |
2.54 |
0.0127 |
300 |
|
|
H8 |
5.08 |
0.0254 |
90 |
|
|
H11 |
10.16 |
0.0508 |
30 |
|
|
H13 |
25.4 |
0.127 |
6 |
|
|
J1 |
10 |
2 |
0.01 |
400 |
|
J2 |
4 |
0.02 |
140 |
|
|
J3 |
10 |
0.05 |
35 |
|
|
J4 |
20 |
0.1 |
10 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

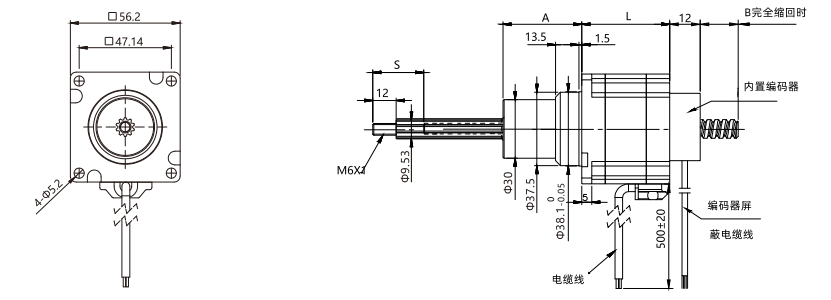

行程參數：
|
行程S(mm) |
尺寸A(mm) |
尺寸B(mm) |
|||
|
L-45 |
L-55 |
L-65 |
L-75 |
||
|
12.7 |
24.1 |
1.1 |
0 |
0 |
0 |
|
19.1 |
30.5 |
7.5 |
0 |
0 |
0 |
|
25.4 |
36.8 |
13.8 |
4.8 |
0 |
0 |
|
31.8 |
43.2 |
20.2 |
11.2 |
0.2 |
0 |
|
38.1 |
49.5 |
26.5 |
17.5 |
6.5 |
0 |
|
50.8 |
62.2 |
39.2 |
30.2 |
19.2 |
9.2 |
|
63.5 |
74.9 |
51.9 |
42.9 |
31.9 |
21.9 |
